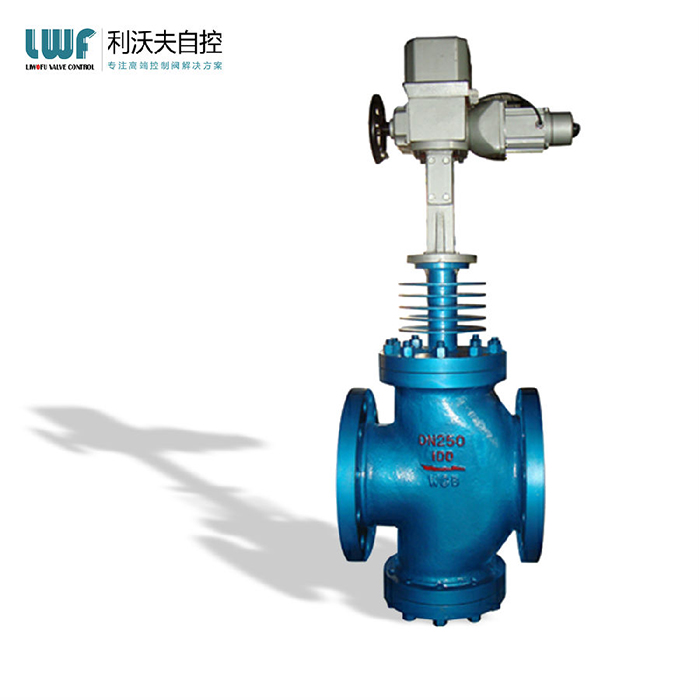

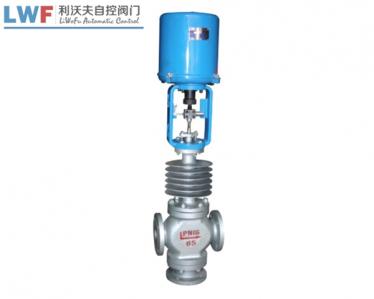

ZDLQ X電動三通調節閥

ZDLQ X電動三通調節閥

所屬分類: 電動調節閥

電動三通調節閥是由單、雙座閥改型而成,并利用閥芯自身導向。分流調節閥工作時, 一個通路處全關,另一個通路在全開的位置,關閉時受力與單座閥相似。電動三通調節閥閥芯與套筒閥的套筒一樣,其節流面積又開打窗口和打小孔兩種,后者有降低噪聲、減少共振的功能。

  • 質量穩定:實行全過程質量監控,細致入微,各方面檢測!
  • 價格合理:很好內部成本控制,減少了開支,讓利于客戶!
  • 交貨快捷:Xian進生產流水線,充足的備貨,縮短了交貨期!
  • 熱線:0577-67008999

產品詳情

電動三通調節閥說明

電動三通調節閥以電源為動力,接受統一的信號0 ~ 10mA DC或4-20mA Dc驅使閥門]開度與此操作信號相對應,達到對壓力、流量、液位、溫度等工參數的調節。

電動三通調節閥由于其調節精度高,動作穩定可靠 ,以及一閥多用的有特點,被使用的范圍越來越廣泛,已涉及到多個領域當中。

與其他電動閥一樣,電動三通閥主要分為執行器和閥體兩個部分。閥體主要由以下部分構成:

●主體部分:閥體、閥座、閥芯、閥桿、閥蓋、套筒。

●配件部分:壓板、防塵閥、填料、螺柱、螺母及各種墊片組成。

電動三通調節閥結構

電動三通調節閥是由單、雙座閥改型而成,并利用閥芯自身導向。分流調節閥工作時, 一個通路處全關,另一個通路在全開的位置,關閉時受力與單座閥相似。

由于小口徑不平衡力小,當DN≤80時,合流調節閥可以用于分流場合。

電動三通調節閥閥芯與套筒閥的套筒一樣,其節流面積又開打窗口和打小孔兩種,后者有降低噪聲、減少共振的功能。

電動三通調節閥的結構特征及工作原理

ZDLQ/X型電子式電動三通調節閥是由3810L型電子式電動執行機構和三通閥調節機構組成。電動執行機構內置伺服系統,無須另配伺服放大器,有輸入訊號及電源即可控制運轉,連線簡單,調節機構有合流和分流兩種作用方式,在某些場合可以替代兩相三通閥和一個三通接管而得到廣泛應用。常用于熱交換器的兩相調節及減單的配比調節。

口徑:DN20-300

壓力:1.6-6.4MPa

材質:鑄鋼、鉻鉬鋼、不銹鋼等。

正確安裝電動調節閥

1、在安裝前道請確認電動調節閥產品性能和介質流向箭頭是否與運動工況相符,并將閥門內腔插洗干凈,不允許在密封圈和蝶板上有附有雜質異物,未清洗前不允許關閉蝶板,以免損壞密封圈。

2、電動調節閥安裝配套法蘭建議采用碟閥專用法蘭。

3、檢查各聯接部位要求壓緊,即保證填料的密封性,又可保證閥桿轉動靈活。

4、電動調節閥安裝在管道中的位置,zui佳位置為立裝,但不能倒裝。

5、電動調節閥使用中需要調節流量,有氣動執行機構進行控制。

6、金屬密封電動調節閥不適合安裝于管路末端,如必須安裝于管路末端,需采取配裝出口發蘭,防止密封圈積壓,過位。

電動三通調節閥主要技術參數

公稱通徑mm合流253240506580100125150200250300
分流253240506580100125150200250300
閥座通徑mm263240506580100125150200250300
額定流量系數kv合流8.513213453851352103405358001260
分流8.513213453851352103405358001260
公稱壓力(MPa)0.6,1.6, 2.5, 4.0, 6.4
行程(mm)16254060100
流量特性直線
工作溫度℃-40~230℃(常溫型),散熱片式230~450℃(中溫型),特殊訂貨-100~600℃
法蘭尺寸符合JB78-59、JB79-59標準,可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產
閥體材質WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti
閥體型式三通雙座鑄造球型閥
上閥蓋型式普通式(常溫),散熱片式(中溫),長頸式(低溫)
配用電動執
行機構型號
PSLPSL-202PSL-204PSL-208PSL-312PSL325
381L381LSA-20381LSB-30381LSB-50381LSC-85381LSC-99
防爆型381LXA-20381LXB-30381LXB-50




電動三通調節閥結構圖

電動三通調節閥結構圖

電動三通調節閥外形尺寸

公稱通徑DN

25

32

40

50

65

80

100

125

150

200

L

PN16/40

185

200

220

250

275

300

350

410

450

550

PN64

200

210

235

265

295

320

370

440

475

570

D

225

225

225

225

225

225

225

310

310

310

R

177

177

177

177

177

177

177

226

226

226

H1

PN16/40

155

175

180

200

235

250

260

330

350

420

PN64

165

185

185

205

245

255

270

335

365

430

H3

PN16/40

171

195

200

220

262

277

287

357

377

447

PN64

181

205

205

225

272

282

297

362

392

457

H2

373

495

495

495

700

700

700

725

725

725

H4

459

459

459

459

520

520

520

570

570

570

H5

120

120

140

145

190

210

220

270

280

320

重量(kg)

PN16/40

16

19

22

23

39

50

59

80

87

115

PN64

21

24

31

33

49

75

92

129

137

170

注:1、其余結構外形尺寸參照ZAZQ電動三通調節閥。

2、表中重量為配用PSL型執行機構數據。

3、閥體法蘭及法蘭端面距可按用戶標準,如:ANSI,JIS,DIN等標準。
