您當前的位置:首頁 / 產品展示 / 氣動調節閥 / CV3000氣動調節閥
所屬分類: 氣動調節閥

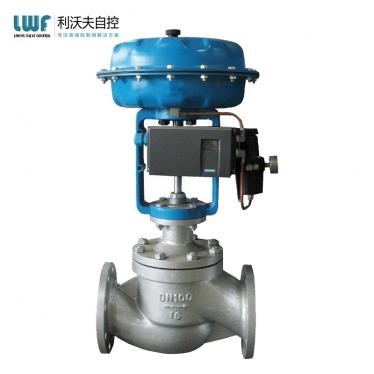

CV3000氣動調節閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調范圍廣,流量特性精度高,符合IEC543-1-1976標準。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構,其結構緊湊,輸出力大。
產品詳情
CV3000氣動調節閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調范圍廣,流量特性精度高,符合IEC543-1-1976標準。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構,其結構緊湊,輸出力大。
CV3000氣動調節閥廣泛應用于石油精煉、石油石化、鋼鐵、冶金、電力、鍋爐、化肥、造紙、航空航天、輕工、城市供熱等各行各業工業自動化過程控制中。
對比項目 | CV3000調節閥 | 傳統調節閥 | CV3000調節閥優點 |
CV值 | CV值大 | CV值小 | 閥體流道設計進行了模擬試驗,并有導流翼,減少能量損耗。 |
可調比R | 50:1 | 30:1 | 可控制流量范圍更寬,能節約投資。 |
高度 | 低 | 高 | 同口徑低30%;采用多彈簧式執行機構,能提高抗震性,方便安裝維修。 |
重量 | 輕 | 重 | 同口徑輕30%;降低閥門重心,提高抗震性,方便安裝維修。 |
閥內件 | 強度、剛度綜合考慮 | 考慮強度 | 強度、剛度較大;更能滿足溫度交替變化較大、較頻繁的工藝場合;泄漏率達VI級 |
閥體與閥蓋的密封墊片 | 金屬墊片 | 非金屬墊片 | 閥蓋、閥體連接部分強度更大、剛度更高,更能適應熱應力的作用,能完全實現對蒸汽和熱油的密封;使用壽命更長。 |
閥芯節流曲面設計 | 每規格的閥芯節流曲面均進行了流量試驗來確定其尺寸 | 只對個別規格進行了流量試驗 | 流量特性精度高,符合IEC534-2-1976的流量特性斜率小于10%的規定;系統從開始反應到穩定的時間更短。 |
填料密封系統 | 密封結構有雙重密封,材料品種多。 | 密封結構、材料單一 | 雙重密封填料結構閥蓋上有隔墊和排氣孔,以便使?jié)B漏出介質通向收集系統;對滲漏率較高或不能用滲漏液收集系統的場合,可采用波紋管加雙重填料的密封形式。 |
閥內件材料 | 使用材料牌號較多,材料的處理方式較多 | 使用材料牌號單一,材料的處理方式單一 | 選用了17-4PH等沉淀硬化不銹鋼,提高了耐沖刷能力;對腐蝕性較高的場合,可采用耐腐蝕材料加堆焊的工藝,滿足工況要求;使用石墨填料時,閥桿表面鍍硬鉻,以防止石墨向閥桿的轉移,延長使用壽命。 |
泄漏率 | 硬密封zui高可達VI級 | 硬密封zui高可達IV級 | 減少泄漏損失,提高經濟效益。 |
執行機構彈簧 | 彈簧起點壓力范圍較大 | 彈簧起點壓力范圍較小 | 能滿足高壓差切斷工況要求。 |
